Física de los Métodos de Detección del Cáncer de Mama
Equipo de Investigación:
- Fernando Muñoz Ramirez
- Emiliano Patiño Navarrete
- Jesus Santiago Sanchez Lozada
- Oscar Pablo Morales Zuñiga

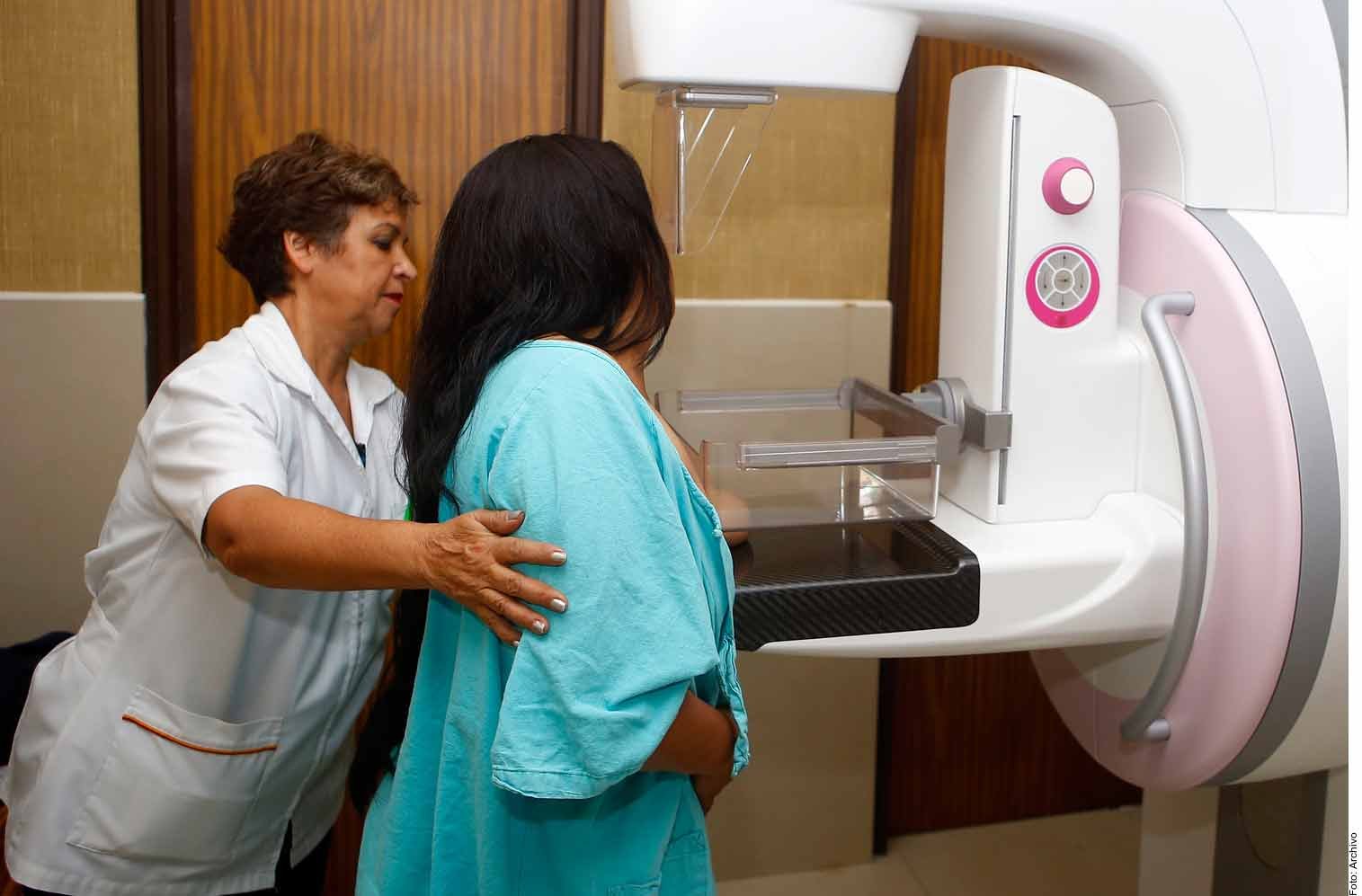

Mastografía (Rayos X)
Visión Clínica: El estándar de oro. Evalúa alteraciones anatómicas mediante contraste de radiopacidad antes de que sean palpables.
Masas de 5 mm. Microcalcificaciones desde 0.1 mm.
Sensibilidad: 77-95% | Especificidad: 94-97%
Física de la Mastografía
Se fundamenta en la atenuación de haces de fotones ($I = I_0 e^{-\mu x}$) y la interacción radiación-materia a energías de 20-30 keV.
- Efecto Fotoeléctrico: Mecanismo dominante. La probabilidad de absorción es proporcional a $Z^3/E^3$, donde $Z$ es el número atómico.
- Contraste Físico: El calcio de las microcalcificaciones ($Z \approx 20$) absorbe muchos más fotones que el tejido adiposo ($Z \approx 6$), generando radiopacidad.
- Límite: En mamas densas, domina la dispersión Compton, disminuyendo el contraste y ocultando tumores.

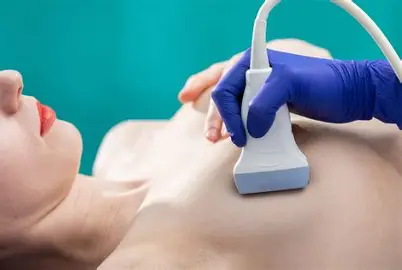

Ultrasonido Mamario
Visión Clínica: Estudio complementario ideal para discriminar entre masas quísticas (líquidas) y masas sólidas, vital en mamas densas.
Nódulos sólidos y quistes a partir de 3 mm a 5 mm.
Sensibilidad: 80-83% | Especificidad: 86-94%
Física Acústica Médica
El transductor emplea cristales piezoeléctricos para transformar pulsos eléctricos en ondas mecánicas (7.5 - 15 MHz).
- Impedancia Acústica ($Z$): Resistencia del tejido, dada por $Z = \rho v$ ($\rho$ = densidad, $v$ = velocidad).
- Formación de Ecos: La amplitud de señal depende del coeficiente de reflexión: $$ R = \left( \frac{Z_2 - Z_1}{Z_2 + Z_1} \right)^2 $$
- Limitante: A altas frecuencias ($\uparrow f$), mejora la resolución axial pero aumenta la atenuación tisular ($\alpha \propto f$). El calcio refleja totalmente el sonido, provocando sombra acústica.

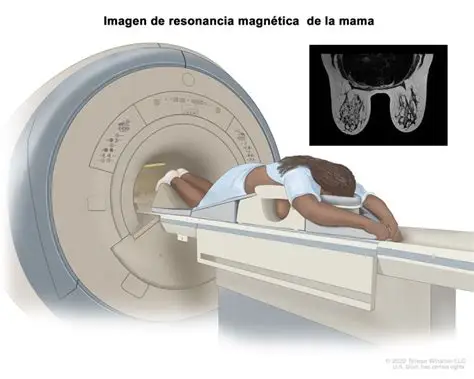

Resonancia Magnética
Visión Clínica: Técnica de máxima sensibilidad, utilizada principalmente en pacientes de alto riesgo genético para evaluar angiogénesis.
Detección submilimétrica. Lesiones de 1 mm a 3 mm.
Sensibilidad: > 95% | Especificidad: 70-80%
Electromagnetismo Cuántico (RM)
Se basa en la alineación del momento magnético de los espines de hidrógeno ($^1H$) dentro de un campo magnético estático ($B_0 = 1.5 - 3$ T).
- Precesión: Los espines giran a la frecuencia de Larmor: $\omega_0 = \gamma B_0$.
- Excitación: Pulsos de radiofrecuencia (RF) voltean la magnetización. La relajación está regida por las Ecuaciones de Bloch.
- Contraste: El gadolinio paramagnético acorta el tiempo $T_1$. La neoangiogénesis tumoral capta el contraste, haciéndolo brillar intensamente en las secuencias ponderadas en $T_1$.

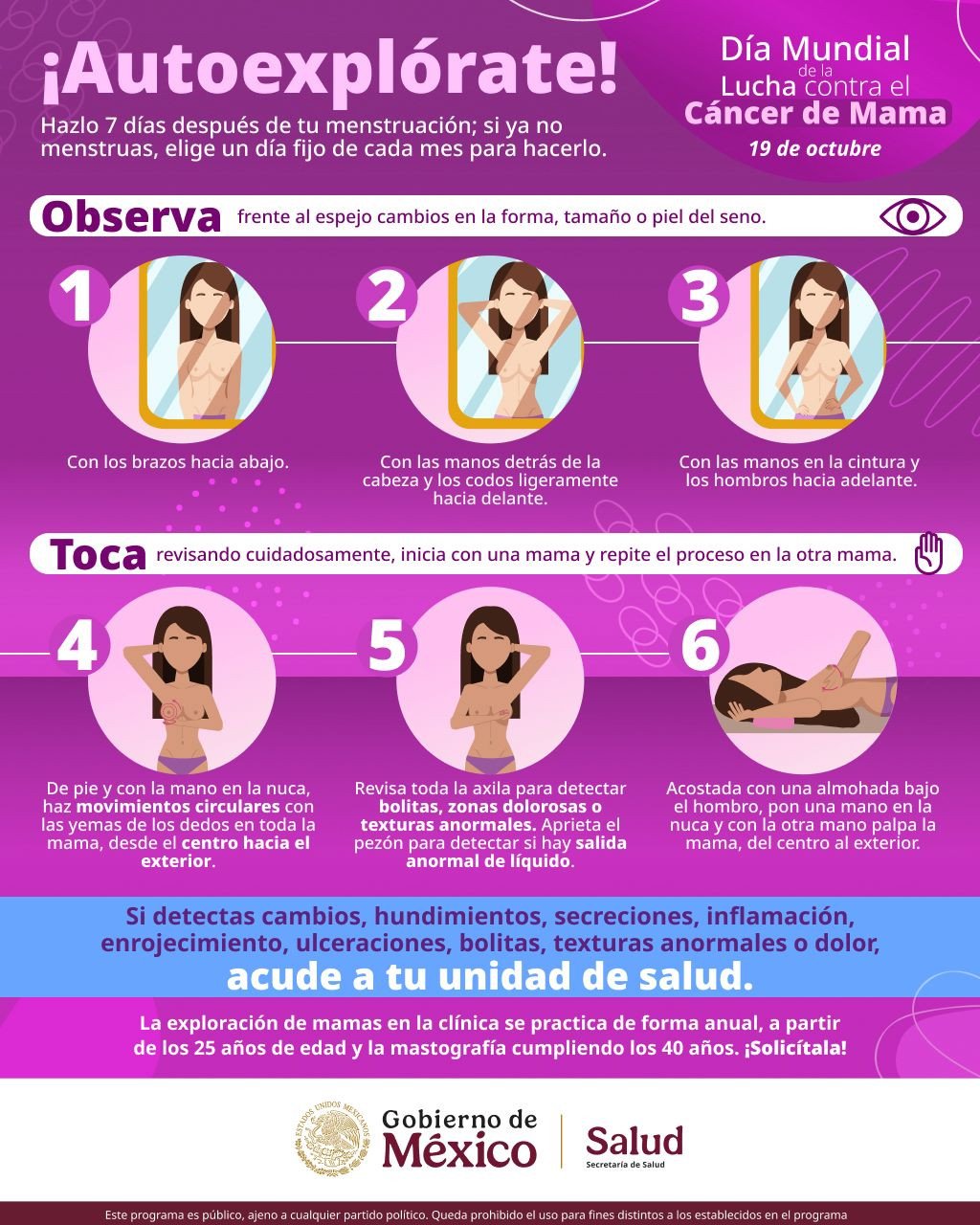

Autoexploración y Clínica
Visión Clínica: El primer filtro de prevención. Identifica cambios anatómicos macroscópicos a través de la evaluación táctil.
El umbral humano promedio detecta nódulos de 10 mm a 20 mm.
Sensibilidad: 20 - 30% | Costo: Gratis
Mecánica de Sólidos y Reología
La palpación se puede describir matemáticamente como un experimento de mecánica continua sobre tejido biológico blando.
- Estrés y Deformación: Al aplicar presión (estrés $\sigma$), se evalúa la deformación local (strain $\epsilon$).
- Módulo de Young ($E$): Se define como $E = \sigma / \epsilon$. Un carcinoma invasivo genera tejido fibrótico (desmoplasia), lo que incrementa su módulo $E$ en varios órdenes de magnitud respecto a la grasa.
- Límite Físico: Para cuando la diferencia de $E$ es palpable (>10 mm), el tumor está compuesto ya por cientos de millones de células, reduciendo las opciones de detección verdaderamente temprana.
Biopsia Guiada por Imagen
Visión Clínica: Procedimiento invasivo que extrae tejido sospechoso para análisis histopatológico. Es el estándar de confirmación diagnóstica tras un hallazgo por imagen.
BAAF (aguja fina) · BAG (aguja gruesa) · Estereotáxica · Quirúrgica.
US en tiempo real, estereotaxia (rayos X) o RM según visibilidad de la lesión.
Física de la Estereotaxia
La localización tridimensional se obtiene a partir de dos proyecciones radiográficas con un ángulo conocido ($\pm 15°$), aprovechando el efecto de paralaje.
- Paralaje y triangulación: La diferencia de posición de la lesión entre ambas proyecciones permite calcular la profundidad $z$: $$ z = \frac{\Delta x}{2 \tan(\theta)} $$
- Reconstrucción 3D: Se obtienen coordenadas $(x, y, z)$ con precisión submilimétrica para guiar la aguja en tiempo real.
- Dosimetría: La dosis promedio por procedimiento estereotáxico es baja (~1 – 3 mGy), optimizada con espectros Mo/Rh o W/Rh.
Tomosíntesis (Mamografía 3D)
Evolución de la mastografía que adquiere múltiples proyecciones angulares (típicamente 15 – 25) durante un barrido del tubo de rayos X alrededor de la mama comprimida.
- Reconstrucción: Algoritmos de retroproyección filtrada (FBP) o iterativos reconstruyen cortes de ~1 mm del volumen mamario.
- Ventaja Física: Elimina la superposición tisular, principal limitante de la mastografía 2D en mamas densas.
- Dosis: Similar o ligeramente mayor (~2.5 mGy) que la mastografía convencional, pero con mejor relación contraste-ruido (CNR).
PET-CT y Medicina Nuclear
Técnica funcional que usa radiofármacos emisores de positrones ($^{18}$F-FDG) para mapear el metabolismo glucídico tumoral.
- Aniquilación: El positrón emitido colisiona con un electrón, generando dos fotones de 511 keV en direcciones opuestas ($E = mc^2$).
- Coincidencia: Los detectores identifican pares de fotones simultáneos, reconstruyendo el punto de origen por tomografía.
- Uso Principal: Estadificación de metástasis y recurrencias; no se usa como cribado inicial por su baja resolución espacial (~4 – 5 mm) y costo elevado.
Comparativa Multimodal
| Técnica | Señal Física | Detección Mínima | Sensibilidad | Costo |
|---|---|---|---|---|
| Mastografía | Densidad Electrónica | 5 mm | 77 - 95% | Bajo |
| Ultrasonido | Impedancia Acústica ($Z$) | 3 - 5 mm | 80 - 83% | Bajo |
| Resonancia | Relajación Espín ($T_1$) | 1 - 3 mm | > 95% | Alto |
| Tomosíntesis | Atenuación 3D | 1 - 3 mm | 84 - 90% | Medio |
| PET-CT | Aniquilación $e^+e^-$ | 4 - 5 mm | F > 90% (metástasis) | Muy Alto |
| Clínica | Módulo Young ($E$) | 10 - 20 mm | 20 - 30% | Nulo |
Comparación Internacional: México · EE.UU. · Canadá
Población, mortalidad y costos de estudios mamarios (2024–2025)
| Indicador | 🇲🇽 México | 🇺🇸 EE.UU. | 🇨🇦 Canadá |
|---|---|---|---|
| Población | ≈ 130 M | ≈ 335 M | ≈ 40 M |
| Muertes anuales | ≈ 8,450 (INEGI 2024) | ≈ 43,000 | ≈ 5,500 |
| Costo mastografía | $295 – $1,447 MXN | $124.53 USD (Medicare) | Gratuita (costo sistema ≈ $150 CAD) |
| Costo resonancia | $3,026 – $7,642 MXN | $950 USD promedio | Cubierta (costo sistema ≈ $1,000 CAD) |
| Gasto anual total | ≈ $3,284 MDP (IMSS) | ≈ $32,700 M USD | ≈ $37,700 M CAD (todos los cánceres) |
| Costo por paciente/año | $52,373 MXN (IMSS) | ≈ $35,000 USD | $27,485 CAD |
Comparación con el Cáncer Cervicouterino
| Aspecto | Cáncer de Mama | Cáncer Cervicouterino |
|---|---|---|
| Prueba principal | Mastografía | Papanicolaou / Prueba VPH |
| Señal física | Rayos X · Acústica · Magnetismo | Óptica (microscopía) · PCR |
| Edad de cribado | 40 – 69 años | 25 – 64 años |
| Frecuencia | Cada 1 – 2 años | Cada 3 – 5 años |
| Vacuna preventiva | No disponible | Sí (VPH) |
| Auto-chequeo | Autoexploración mamaria | Auto-toma de muestra VPH |
| Muertes anuales México (2024) | ≈ 8,450 | ≈ 4,000 (aprox.) |
| Costo IMSS 2024 | $3,284 MDP (56,808 pacientes) | $894 MDP (14,679 pacientes) |
| Costo por paciente IMSS | $52,373 MXN (2024) | $60,904 MXN (2024, aprox.) |
A diferencia del cervicouterino, el cáncer de mama no cuenta con vacuna preventiva; por ello la detección temprana por imagen sigue siendo la estrategia central.
Muertes por Cáncer de Mama por Rango de Edad
Datos 2024 · México, EE.UU. y Canadá
| Rango de Edad | 🇲🇽 México | 🇺🇸 EE.UU. | 🇨🇦 Canadá |
|---|---|---|---|
| Menores de 40 años | ≈ 400 (aprox.) | 990 (2%) | ≈ 200 (aprox.) |
| 40 – 49 años | ≈ 1,200 (aprox.) | 2,620 (6%) | ≈ 300 (aprox.) |
| 50 – 59 años | ≈ 2,100 (aprox.) | 6,800 (16%) | ≈ 700 (aprox.) |
| 60 – 69 años | ≈ 2,300 (aprox.) | 10,010 (24%) | ≈ 1,200 (aprox.) |
| 70 – 79 años | ≈ 1,700 (aprox.) | 10,140 (24%) | ≈ 1,500 (aprox.) |
| 80 años y más | ≈ 750 (aprox.) | 11,690 (28%) | ≈ 1,600 (aprox.) |
Referencias Bibliográficas
- NOM-041-SSA2-2011, Para la prevención, diagnóstico, tratamiento y control del cáncer de mama. Diario Oficial de la Federación (DOF). Consultar Documento Oficial
- Instituto Nacional de Cancerología (INCan, 2017). Manual de Oncología Médica (6ta ed.). Secretaría de Salud, México. Sitio Oficial INCan
- Cárdenas, J., Flores, M., & Gómez, A. (2019). Consenso Mexicano sobre el Diagnóstico y Tratamiento del Cáncer Mamario. Revista de Mastología. Buscar en Repositorio SciELO
¡Gracias!
Benemérita Universidad Autónoma de Puebla
Facultad de Ciencias Físico Matemáticas
